Chia Sẻ Giải Pháp Chống Sét Cho Hệ Thống Camera Bảo Vệ (Camera An Ninh)
Hệ thống video theo dõi – hệ thống chống sét và chống xung camera lắp ngoài trời
Hệ thống video theo dõi bao gồm ít nhất một camera, một bộ điều khiển và một đường truyền video phù hợp - hệ thống chống sét. Đối với hệ thống được điều khiển từ xa còn có trục hỗ trợ quay nghiêng gắn vào camera để người điều khiển có thể xem được nhiều góc và nhiều vị trí. Đường truyền video và đường cấp điện cho camera được cung cấp nhờ cáp nối giữa hộp thiết bị và camera.
Hệ thống video theo dõi bao gồm ít nhất một camera, một bộ điều khiển và một đường truyền video phù hợp. Đối với hệ thống được điều khiển từ xa còn có trục hỗ trợ quay nghiêng gắn vào camera để người điều khiển có thể xem được nhiều góc và nhiều vị trí.
Đường truyền video và đường cấp điện cho camera được cung cấp nhờ cáp nối giữa hộp thiết bị và camera.
Đối với nguồn điện cho camera lắp ngoài trời sử dụng bộ bảo vệ nguồn điện cấp 2: DG T 275(2 module ghép với nhau bảo vệ cho 2 dây pha và trung tính). Đối với camera lắp trong nhà sử dụng bộ bảo vệ nguồn điện cấp 3: DR M 2P 255 hoặc DR 230 FML.
Đường truyền giữa hộp thiết bị và bảng điều khiển là cáp đồng trục (coaxial cable) hoặc cáp đôi (cáp 2 dây cân bằng) hoặc ghép trên đường truyền mạng Lan qua bộ biến đổi. Trong công nghệ video, truyền tải tín hiệu qua cáp đồng trục hoặc cáp Lan cho camera IP là công nghệ phổ biến nhất. Các tín hiệu video được truyền đi qua lõi của dây cáp đồng trục (dây dẫn trong) hoặc cáp mạng Lan - hệ thống chống sét. Mặt đất là điểm tham chiếu để truyền tín hiệu
Ngoài ra cũng có thể dùng cáp đôi để truyền tín hiệu nếu đã có sẵn cơ sở hạ tầng viễn thông chung để điều khiển toàn hệ thống. Một phần hệ thống video theo dõi được vận hành trực tiếp từ bảng phân phối hoặc thông qua UPS.
Đối với tòa nhà Có hệ thống chống sét bên ngoài
Theo hình dưới đây, camera theo dõi được lắp đặt trên cột. Một kim chống sét trực tiếp được gắn trên đỉnh cột để ngăn sét đánh trực tiếp vào camera. Nhằm bảo vệ cho camera theo dõi và dây cáp nối của camera - kim thu sét, cần đảm bảo khoảng cách đủ cho các bộ phận của hệ thống chống sét bên ngoài.
Thường thì đường cáp nối giữa hộp thiết bị và camerra nằm bên trong cột kim loại. Nếu không, đường cáp phải được đặt trong ống kim loại - hệ thống chống sét. Với dây cáp dài khoảng vài mét thì không cần đến vòng bảo vệ trong hộp thiết bị.
Đối với dây cáp đồng trục, dây cáp đôi hay dây cáp điều khiển từ hộp thiết bị trên cột đến hệ thống chống sét bên ngoài, cần lắp chống sét đẳng thế, bao gồm kết nối hệ thống chống sét với đường ống kim loại trong tòa nhà và với hệ thống nối đất. Các phần nối đất của đường điện và hệ thống xử lý dữ liệu phải được tích hợp vào hệ thống chống sét đẳng thế. Tất các các dây của đường điện và cáp xử lý dữ liệu dẫn vào và ra của hệ thống phải được nối gián tiếp với chống sét đẳng thế thông qua bộ chống sét hiện có. Nếu chưa lắp đặt bộ chống sét cho bảng phân phối hạ thế chính, cần thông báo cho người điều khiển để nâng cấp hệ thống.

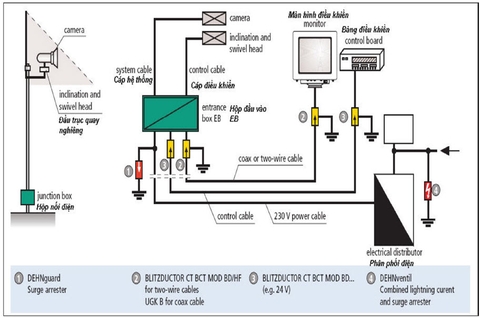

Hình dưới mô tả việc áp dụng đồng thời hệ thống chống sét và chống xung DEHNventil. DEHN đã kết hợp chống sét và chống xung vào trong cùng một thiết bị, để tránh việc phải tách riêng từng phần và có thể cung cấp sản phẩm hoàn chỉnh cho từng hệ thống hạ thế (TN-C, TN-S, TT).
Đối với dây cáp có chiều dài nhỏ hơn hoặc bằng 5m giữa thiết bị DEHNventil và thiết bị đầu cuối, thì không cần thêm thiết bị bảo vệ nào nữa. Trong trường hợp đường dây cáp dài hơn thì sẽ cần thêm thiết bị chống sét cho thiết bị đầu cuối, ví dụ như DEHNrail.
Khi lắp đặt camera trên bề mặt bên ngoài tòa nhà, cần đảm bảo camera được đặt dưới đỉnh mái tòa nhà và trong khu vực được bảo vệ. Nếu không cần thiết lập khu vực bảo vệ chống sét đánh trực tiếp thông qua các thiết bị bảo vệ sét bên ngoài.
